Éclairage TL

Comprendre les lampes T : T5, T8 et les réglettes

Le 'T' dans T5 et T8 fait référence à la forme tubulaire de la lampe, tandis que le chiffre indique le diamètre du tube en huitièmes de pouce. Cette spécification est importante pour la compatibilité avec les luminaires et la distribution de la lumière.

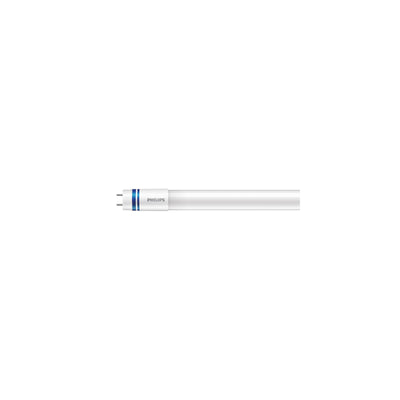

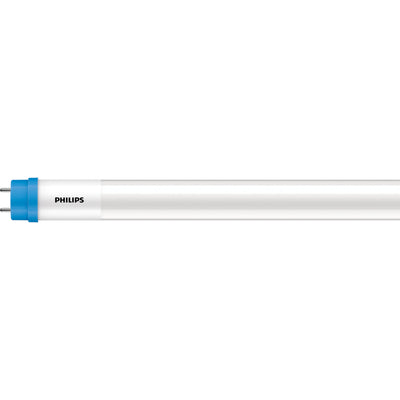

• Les lampes T8 ont un diamètre de 1 pouce (8/8 de pouce ou environ 2,54 cm). C'est le diamètre le plus courant et il est largement utilisé dans divers luminaires.

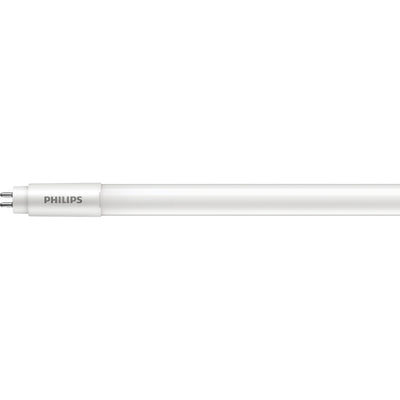

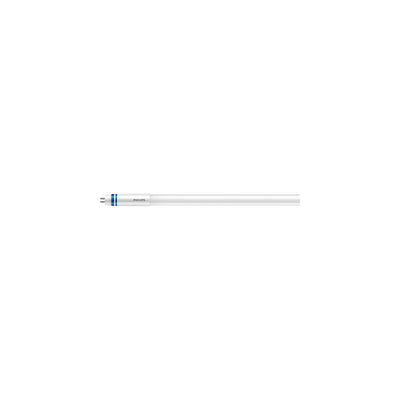

• Les lampes T5 sont plus fines avec un diamètre de 5/8 de pouce (environ 1,6 cm). Ces tubes plus minces sont souvent utilisés dans des luminaires où l'espace est limité ou lorsqu'un faisceau lumineux plus concentré est souhaité.
• Une réglette (batten) est un type de luminaire, souvent un boîtier allongé, qui abrite traditionnellement des tubes TL. Aujourd'hui, il existe également des réglettes LED intégrées où les sources lumineuses LED sont directement intégrées dans le luminaire. Il ne s'agit donc pas d'une source lumineuse en soi, mais d'une solution d'éclairage complète.

Comparaison des tubes TL traditionnels et de leurs équivalents LED

*HE = Haute Efficacité, HO = Haute Puissance (High Output). Les puissances exactes des équivalents LED peuvent varier selon le fabricant.

La transition vers la LED : Technique et Avantages

L'Union Européenne a progressivement interdit la production et l'importation de lampes fluorescentes traditionnelles, y compris les tubes T5 et T8. Depuis septembre 2023, ces lampes ne sont plus disponibles à la vente sur le marché du neuf. Cette mesure a été introduite pour réduire l'utilisation de mercure et améliorer l'efficacité énergétique. La transition vers la LED est ainsi devenue une nécessité, qui offre cependant des avantages considérables.

Les avantages de l'éclairage TL LED

Domaines d'application de l'éclairage TL

L'éclairage TL LED a de nombreuses applications. Pour les espaces nécessitant un éclairage constant, comme les lignes de production ou les grands entrepôts, les tubes LED offrent une solution stable et économe en énergie. Dans les bureaux, la qualité de lumière améliorée contribue à un environnement de travail plus agréable, tandis que dans les caves ou les parkings, le démarrage instantané et la durabilité des LED constituent un avantage pratique. Des réglettes et tubes LED spéciaux classés IP sont également disponibles pour les environnements humides ou poussiéreux, ce qui élargit encore leurs possibilités d'application.

Installation et mise à niveau de l'éclairage TL vers la LED

La mise à niveau des luminaires TL existants vers la technologie LED peut se faire de plusieurs manières, en fonction du type de tube LED TL et du luminaire existant. Il est essentiel d'effectuer l'installation correctement pour garantir à la fois les performances et la sécurité. Coupez toujours l'alimentation électrique avant de commencer toute intervention sur les installations électriques.

Tubes LED TL de type A : Installation Plug-and-Play

Les tubes LED TL de type A, également appelés 'plug-and-play', sont conçus pour être installés directement dans les luminaires existants équipés d'un ballast conventionnel (EM) ou électronique (HF). Le ballast existant est conservé. Pour les ballasts EM, le starter doit être remplacé par un starter LED fourni.

Avantages : installation simple sans modification du câblage, conversion rapide.

Inconvénients : le ballast continue de consommer de l'énergie (bien que très peu), problèmes de compatibilité possibles avec certains anciens ballasts.

Étapes d'installation (pour les luminaires EM avec starter) :

1. Coupez l'alimentation électrique du luminaire.
2. Retirez le tube TL traditionnel.
3. Remplacez le starter existant par le starter LED.
4. Installez le nouveau tube LED TL de type A dans le luminaire.
5. Rétablissez l'alimentation électrique et testez l'éclairage.

Tubes LED TL de type B : Câblage direct (bypass du ballast)

Les tubes LED TL de type B fonctionnent directement sur la tension secteur. Cela signifie que le ballast existant doit être retiré ou contourné (bypassé). Le tube est connecté directement à l'alimentation 230V. La connexion peut être 'single-ended' (alimentation d'un seul côté du tube) ou 'double-ended' (alimentation des deux côtés).

Avantages : économie d'énergie maximale (pas de consommation par le ballast), pas de problèmes de compatibilité ou de défaillance du ballast.

Inconvénients : nécessite une modification du câblage du luminaire, généralement plus complexe que le plug-and-play, doit être réalisé par un professionnel qualifié.

Étapes d'installation (nécessite des connaissances en électricité) :

1. Coupez l'alimentation du luminaire et vérifiez l'absence de tension avec un voltmètre.
2. Retirez le tube TL traditionnel et le ballast.
3. Modifiez le câblage pour connecter le tube directement à la tension secteur (suivez attentivement le schéma du fabricant pour un câblage single-ended ou double-ended).
4. Installez le tube LED TL de type B dans le luminaire.
5. Rétablissez l'alimentation et testez l'éclairage.

En cas de modification du câblage ou de doute sur l'installation, il est conseillé de consulter un électricien qualifié pour garantir la sécurité et le bon fonctionnement.

Réglettes LED intégrées : Une solution complète

Les réglettes LED intégrées sont des luminaires complets où la source lumineuse LED et le driver (composant d'alimentation) forment un seul ensemble. Ce type est un excellent choix pour les nouvelles constructions ou lorsque les anciens luminaires TL usés doivent être entièrement remplacés.

Avantages : montage rapide et facile, pas de problèmes de compatibilité avec les anciens ballasts, versions robustes et souvent étanches à la poussière et à l'eau (indices IP plus élevés possibles).

Conseils d'installation :

1. Coupez l'alimentation électrique.
2. Montez les supports de fixation de la réglette au plafond ou au mur.
3. Connectez le câblage de la réglette à la tension secteur selon les instructions du fabricant.
4. Clipsez ou glissez la réglette sur les supports de fixation.
5. Rétablissez l'alimentation et vérifiez le fonctionnement.

Considérations importantes lors du choix de l'éclairage TL

Le choix du bon éclairage TL, qu'il s'agisse de tubes ou de réglettes LED, nécessite une attention particulière à divers aspects techniques et pratiques. Il est important que l'éclairage réponde aux exigences de l'application spécifique et aux attentes de l'utilisateur.

Aspects techniques de l'éclairage

Aspects pratiques pour le professionnel

• Certifications : recherchez les labels de qualité tels que CE, RoHS, et éventuellement UL/ETL. Ces certificats confirment que le produit est conforme aux normes européennes de sécurité et environnementales.
• Garantie : une période de garantie plus longue (par exemple, 3 ou 5 ans) offre une assurance sur la durée de vie et la qualité du produit.
• Indice IP (Ingress Protection) : cet indice indique le degré de protection contre la poussière et l'eau. Pour les espaces intérieurs secs et sans poussière, un IP20 est souvent suffisant. Pour les environnements humides comme les parkings ou les locaux techniques, des indices IP plus élevés (IP44, IP65 ou IP66) sont requis.
• Dégagement de chaleur : l'éclairage LED génère beaucoup moins de chaleur que l'éclairage TL traditionnel, ce qui contribue à un environnement plus confortable et réduit la charge sur les systèmes de climatisation.
• Scintillement : les lampes LED produisent généralement une lumière sans scintillement, ce qui réduit la fatigue oculaire et peut améliorer la concentration, un avantage certain dans les environnements de travail.

Durabilité et traitement des déchets

Les lampes fluorescentes traditionnelles contiennent du mercure, une substance nocive pour l'environnement. Il est important que ces lampes, une fois en fin de vie, soient traitées de manière responsable. Déposez-les dans un point de recyclage agréé ou un point de collecte spécial pour les déchets chimiques.

L'éclairage TL LED, en revanche, ne contient pas de mercure et a une durée de vie plus longue, ce qui réduit la quantité de déchets. Le passage à la LED n'est donc pas seulement une mesure d'économie, mais contribue également à une gestion d'entreprise plus durable et respectueuse de l'environnement.
