Éclairage Fluorescent

Comprendre les lampes en T : T5, T8 et réglettes

Le « T » dans T5 et T8 fait référence à la forme tubulaire de la lampe, tandis que le chiffre indique le diamètre du tube en huitièmes de pouce. Cette spécification est importante pour la compatibilité avec les luminaires et la répartition de la lumière.

• Les lampes T8 ont un diamètre de 1 pouce (8/8 de pouce ou environ 2,54 cm). C’est le diamètre le plus courant, largement utilisé dans de nombreux luminaires.

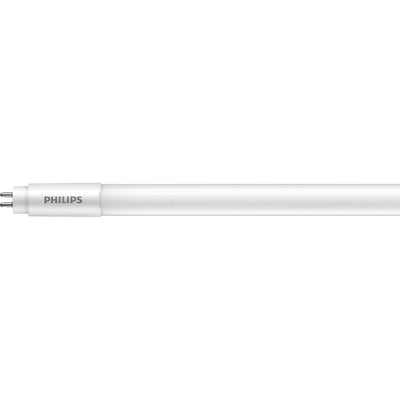

• Les lampes T5 sont plus fines, avec un diamètre de 5/8 de pouce (environ 1,6 cm). Ces tubes plus fins sont souvent utilisés lorsque l’espace est limité ou lorsqu’un faisceau lumineux plus concentré est souhaité.
• Une réglette désigne un type de luminaire, souvent un boîtier long et étroit, qui accueille traditionnellement les tubes fluorescents. De nos jours, il existe aussi des réglettes LED intégrées dont les sources lumineuses LED sont directement incorporées au luminaire. Ainsi, il ne s’agit pas d’une source lumineuse en soi, mais d’une solution d’éclairage complète.

Comparaison entre les tubes fluorescents classiques et leurs équivalents LED

*HE = Haute Efficacité, HO = Haut Rendement. Les puissances exactes d’équivalence en LED peuvent varier selon le fabricant.

Passage à la LED : technologie et avantages

L’Union européenne a progressivement restreint la production et l’importation des lampes fluorescentes traditionnelles, y compris les tubes T5 et T8. Depuis septembre 2023, ces lampes ne sont plus proposées comme produits neufs sur le marché. Cette mesure vise à réduire l’utilisation du mercure et à accroître l’efficacité énergétique. Le passage à la LED est donc devenu une nécessité, mais il apporte aussi des avantages considérables.

Les avantages de l’éclairage fluorescent LED

Domaines d’application de l’éclairage fluorescent

L’éclairage fluorescent à LED est polyvalent. Pour les locaux nécessitant un éclairage continu, comme les chaînes de production ou grands entrepôts, les tubes LED offrent une solution stable et économe en énergie. Dans les bureaux, une meilleure qualité de lumière contribue à un environnement de travail plus agréable. Dans les caves ou parkings, l’allumage instantané et la durabilité de la LED sont un choix pratique. Des réglettes et tubes LED IP spéciaux peuvent également être utilisés dans les environnements humides ou poussiéreux, élargissant encore leur champ d’application.

Installation et conversion de l’éclairage fluorescent vers la LED

Moderniser des luminaires fluorescents existants en technologie LED peut se faire de différentes manières, selon le type de tube LED et le luminaire présent. Réaliser correctement l’installation est essentiel tant pour la performance que pour la sécurité. Coupez toujours le courant avant tout travail électrique.

Tubes LED Type A : installation plug-and-play

Les tubes LED de Type A, dits « plug-and-play », sont conçus pour être installés directement dans les luminaires existants équipés d’un ballast conventionnel (EM) ou électronique (HF). Le ballast reste en place. Pour les ballasts EM, le starter doit être remplacé par le starter LED fourni.

Avantages : installation simple sans modification de câblage, modernisation rapide.

Inconvénients : le ballast continue à consommer un peu d’énergie (même si c’est minime), risques de compatibilité avec certains anciens ballasts.

Étapes d’installation (pour luminaires EM avec starter) :

1. Coupez l’alimentation électrique du luminaire.
2. Retirez le tube fluorescent traditionnel.
3. Remplacez le starter existant par le starter LED.
4. Insérez le nouveau tube LED Type A dans le luminaire.
5. Rétablissez l’alimentation et testez l’éclairage.

Tubes LED Type B : câblage direct (suppression du ballast)

Les tubes LED Type B fonctionnent directement sur le courant secteur. Cela signifie que le ballast existant dans le luminaire doit être retiré ou court-circuité. Le tube LED est raccordé directement au réseau 230V. Le branchement peut être « single-ended » (alimentation à une seule extrémité) ou « double-ended » (alimentation aux deux extrémités).

Avantages : économies d’énergie maximales (plus de perte par ballast), pas de souci de compatibilité ou de panne du ballast.

Inconvénients : nécessite une modification du câblage, généralement plus complexe que le plug-and-play, à confier de préférence à un professionnel qualifié.

Étapes d’installation (compétences électriques nécessaires) :

1. Coupez l’alimentation électrique du luminaire et vérifiez l’absence de tension avec un voltmètre.
2. Retirez le tube fluorescent traditionnel et le ballast.
3. Adaptez le câblage pour raccorder le tube directement au secteur (suivez scrupuleusement le schéma du fabricant : connexion à une ou deux extrémités selon le modèle).
4. Insérez le tube LED Type B dans le luminaire.
5. Rétablissez l’alimentation et testez l’éclairage.
